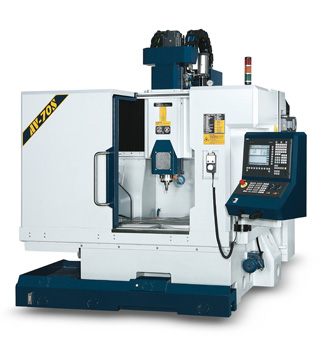

高速高精度鏜銑加工中心机
 AV - 70S |
 |
 |
 |
| |
 |
| 行程 |
X轴(主轴左右) |
700mm |
Y轴(工作台前后) |
400mm |
Z轴(主轴上下) |
350mm |
主轴鼻端至工作台面 |
150-500
mm |
滚珠螺杆油冷却 |
机体同调，定温±1°C |
XYZ轴传动 |
安全扭力限制联轴器 |
| 工作台 |
| 尺寸 |
850
x 450 mm |
T型槽(宽x槽数x间距） |
18 x 3
x 135 mm |
最大负载(平均分布) |
800
Kgs |
主轴(内藏式) |
主轴转速 |
36,000
r.p.m |
马达 |
20 HP
(15 Kw) |
端孔斜度 |
HSK-E50 |
主轴油冷却 |
机体同调，定温±1°C |
进给速率 |
切削进给 |
1-24,000
mm/min |
X.Y.Z轴快速进给 |
24,000
mm/min
(0%, 30%, 50%, 100%) |
机台精度 |
| 定位精度(X/Y/Z) |
0.004
mm 国际标准 ISO230-2 |
| 重复精度(X/Y/Z) |
0.002
mm 国际标准 ISO230-2 |
自动换刀系统(凸轮圆盘式) |
最大刀具直径 |
φ 20 |
最大刀具长度 |
200 mm |
最大刀具重量 |
3
kg |
刀把数量 |
12支(
选购20支刀) |
气压源 |
使用压力/供应量 |
6
kg/c㎡ / 500 l /min |
电源供应 |
总容量 |
47
KVA |
冷却 |
泵浦 |
0.58
Kw x 1 , 0.2 Kw x 1 |
冷却箱容量 |
150
L |
机械规格 |

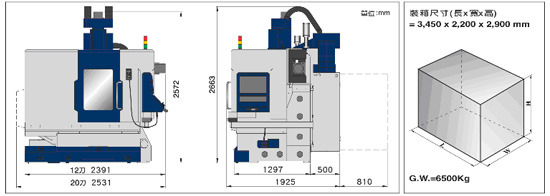

机械尺寸(长x宽x高) |
2,531
x 1,925 x 2,663 mm |
机械重量 |
5,700
kg |
本公司对产品规格，设计特性均不断研究改进，上述规格若有改变，均不另行通知 |
 |
 |
- 西门子840D 伺服控制系统
- 西门子APC(Advance Position Control)功能

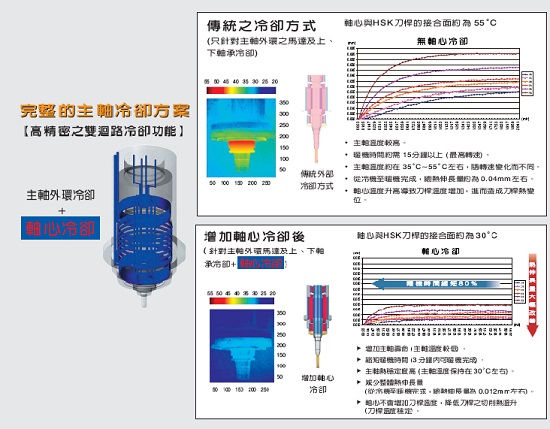

- 内藏式主轴36,000 rpm (双回路却系统)
- 三轴光学尺
- 雷射自动刀长量测系统
- 自动换刀系统，12 把刀
- 主轴油冷却系统
- 底座排屑系统
- 工作灯2 个
- 机械基础垫块，4 个
|
 |
 |
- 自动换刀系统，20把刀
- 气压涡轮驱动主轴(80,000 rpm)
- 3D 在线量测系统
- 切削油雾润滑单元
|
 |
