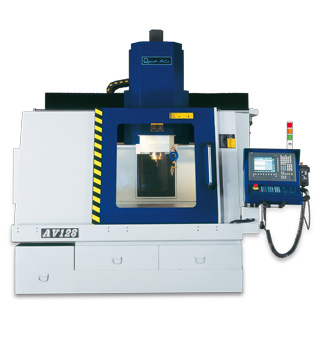

高速高精度鏜銑加工中心机
 AV
- 128 |
 |
 |
- 一体成型门柱及底座等主结构铸件以FC-300高级铸铁材质，结合力学原理结构强固，避震力强，改善热传导性能，增加高速切削之稳定性。
- 工作台尺寸1300 x 850 mm，高刚性、耐重压。表面精密刮花处理。
- 三轴装配大型高刚性精密线性滑轨，精密组装，滑行轻巧，能充分反映高速运转时轴向马达之应答性。
- 三轴直接传动方式设计，能充分反映伺服马达之作动传导，无误差。
- 三轴配置扭力限制联轴器，做扭力安全限制，保护传动系统安全。
- 主轴采最先进之内藏式主轴，38HP(29 Kw) 主轴转速24,000
rpm (OP.14000 rpm)，配合强力结构之精密主轴，妯端配Dia.70mm之精密陶磁轴承，高速运转时精度与安定性特佳。
|
| |
 |
| |
| 行程 |
X轴(主轴左右) |
1200mm |
| Y轴(工作台前后) |
800mm |
| Z轴(主轴上下) |
500
/ 700mm |
主轴鼻端至工作台面 |
200-700
/ 100-800?mm |
滚珠螺杆油冷却 |
机体同调，定温±1°C |
XYZ轴传动 |
安全扭力限制联轴器 |
| 工作台 |
| 尺寸 |
1300
x 850mm |
T型槽(宽x槽数x间距） |
18
x 5 x 150 mm |
最大负载(平均分布) |
1500
Kgs |
主轴(内藏式) |
| 主轴转速 |
HSK-A63
24,000 r.p.m.
/ HSK-A80 14,000
r.p.m |
| 马达 |
HSK-A63
, 29 Kw / HSK-A80
, 25 Kw |
| 端孔斜度 |
HSK-A63
/ HSK-A80 |
| 主轴油冷却 |
机体同调，定温±1°C |
| 进给速率 |
| 切削进给 |
1-20,000?mm/min |
| X.Y.Z轴快速进给 |
20,000
mm/min?(0%,
30%, 50%,
100%) |
| 机台精度 |
| 定位精度(X/Y/Z) |
0.004
mm 国际标准 ISO230-2 |
| 重复精度(X/Y/Z) |
0.002
mm 国际标准 ISO230-2 |
| 自动换刀系统(凸轮圆盘式) |
| 最大刀具直径 |
φ?35
/ φ 52 |
| 最大刀具长度 |
220
mm / 280mm |
| 最大刀具重量 |
7?kg
/ 12kg |
| 刀把数量 |
HSK-A63,
12支(?选购20支刀)
/ HSK-A80
,16支 |
| 气压源 |
| 使用压力/供应量 |
6
kg/c㎡ / 500 l
/min |
| 电源供应 |
| 总容量 |
47
KVA |
| 冷却 |
| 泵浦 |
0.58
Kw x 2 |
| 冷却箱容量 |
180
L |

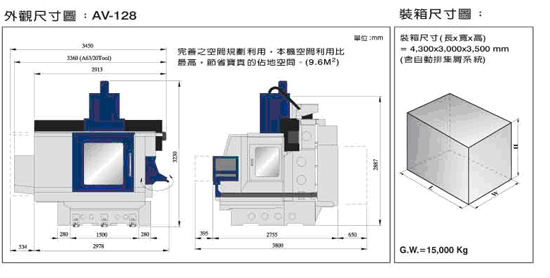

| 机械规格 |
| 机械尺寸(长x宽x高) |
3,360
x 2,760 x?3,200
mm?/ 4,335
x 2860 x?3620
mm |
| 机械重量 |
11,000
kg?/?12,500
kg |
?
本公司對產品規格，設計特性均不斷研究改進，上述規格若有改變，均不另行通知 |
|
 |
 |
- 西门子840D伺服控制系统
- 内藏式主轴24,000rpm
- 自动换刀系统，12把刀
- 主轴油冷却系统
- 标准式切削集油槽
- 石英工作灯
- 机械基础垫块，5个
|
 |
 |
- 自动排集屑系统
- 自动换刀系统，20把刀
- 三轴光学尺
- 接触式自动刀长量测系统
- 雷射自动刀长量测系统
- 气压涡轮驱动主轴(40,000 rpm / 80,000
rpm)
- 3D在线量测系统
|
 |
 |
| |
|
|
|
|
|
