高速高精度鏜銑加工中心机

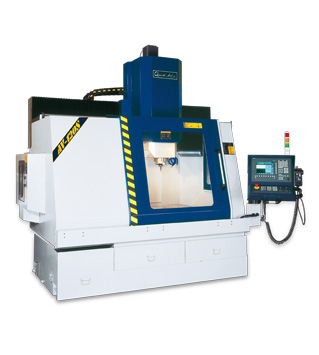

AV - 120S

主体采高刚性配合水平三点支撑方式之强化重型结构，确保高速、高效率切削时之稳定性及精度基础。

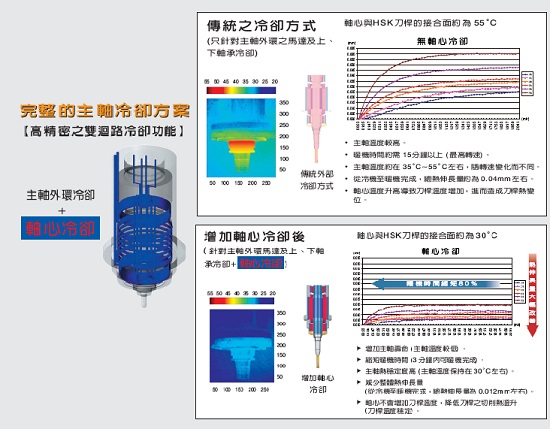

主轴采最先进高精度双回路冷却系统之内藏式主轴，增加轴心冷却功能，提供最根本有效之热变位解决方案，以达到高精度及高稳定性之要求。
完整转速由200 rpm 至24,000 rpm，向量控制式之主轴马达，可提供低转速粗加工时所需之高扭力，及高转速小刀径加工时所需之精度与刚性。
提供与德国DEPO相同之整体式教育训练方式，结合机械操作、刀具运用及软件编辑等模具加工之专业技术，支持并提升客户模具加工之能力及效率。

行程
X轴(主轴左右)	1200 mm
Y轴(工作台前后)	800 mm
Z轴(主轴上下)	500 mm
主轴鼻端至工作台面	200-700 mm
滚珠螺杆油冷却	机体同调，定温±1°C
XYZ轴传动	安全扭力限制联轴器
工作台
尺寸	1300 x 850 mm
T型槽(宽x槽数x间距)	18 x 5 x 150 mm
最大负载(平均分布)	1500 Kgs
主轴(内藏式)
主轴转速	HSK-A63 24,000 r.p.m
马达	HSK-A63 , 29 Kw
端孔斜度	HSK-A63
主轴油冷却	机体同调，定温±1°C
进给速率
切削进给	1-20,000 mm/min
X.Y.Z轴快速进给	20,000 mm/min (0%, 30%, 50%, 100%)
机台精度
定位精度(X/Y/Z)	0.004 mm 国际标准 ISO230-2
重复精度(X/Y/Z)	0.002 mm 国际标准 ISO230-2
自动换刀系统(凸轮圆盘式)
最大刀具直径	φ 35
最大刀具长度	220 mm
最大刀具重量	7 kg
刀把数量	HSK-A63, 12支( 选购20支刀)
气压源
使用压力/供应量	6 kg/c㎡ / 500 l /min
电源供应
总容量	47 KVA
冷却
泵浦	0.58 Kw x 2
冷却箱容量	180 L
机械规格

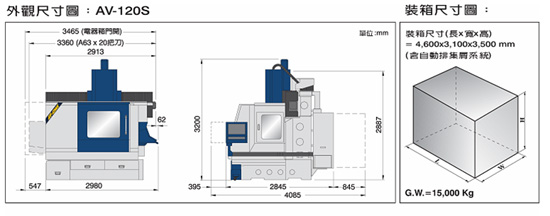

机械尺寸(长x宽x高)	3,465 x 2,845 x 3,200 mm
机械重量	11,000 kg

本公司对产品规格,设计特性均不断研究改进,上述规格若有改变,均不另行通知

西门子840D伺服控制系统
西门子APC(Advance Position Control)功能
内藏式主轴24,000rpm(双回路冷却系统)
三轴光学尺
雷射自动刀长量测系统
自动换刀系统，12把刀
主轴油冷却系统
底座内置螺旋排屑系统
石英工作灯，4个
机械基础垫块，5个

自动换刀系统，
20把刀
气压涡轮驱动主轴(40,000 rpm / 80,000 rpm)
3D?在线量测系统
切削油雾润滑单元
自动排集屑系统?(含铁屑车)
