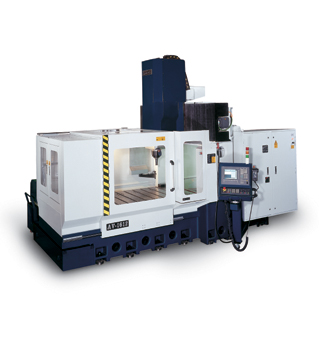

高速高精度鏜銑加工中心机
 AV
- 1612 |
 |
 |
| |
- 提供与德国高速切削领导者DEPO同步之技术支持。
- 最佳应用范围：中型汽车模具、大型玩具模具、汽车电子、车灯、中大型塑料模具。
- 工作台尺寸1800 x 1300
mm，高刚性、耐重压。表面精密刮花处理。
- 搭配高功率/高扭力之主轴?HSK-A63
29Kw、69Nm / HSK-A80
25 Kw、170Nm / HSK-A100
32Kw、300Nm符合高效率铣削之加工要求。
- 三轴装配大型高刚性精密线性滑轨，精密组装，滑行轻巧，能充分反映高速运转时轴向马达之应答性。
- X轴搭配大尺寸之滚珠螺杆ψ80
mm，能充份负荷大型模具在高速加工时的传动需求。
- 三轴配置扭力限制联轴器，做扭力安全限制，保护传动系统安全。
|
|
| |
 |
| |
| 行程 |
| X轴(主轴左右) |
1600mm |
| Y轴(工作台前后) |
1200mm |
| Z轴(主轴上下) |
700mm |
| 主轴鼻端至工作台面 |
100-800mm |
120-820mm |
| XYZ轴传动 |
安全扭力限制联轴器 |
| 工作台 |
| 尺寸 |
1800
x 1300mm |
| T型槽(宽x槽数x间距) |
18
x 9 x 187.5 mm |
| 最大负载(平均分布) |
4000
Kgs |
| 主轴(内藏式) |
| 主轴转速 |
HSK-A63
24,000 r.p.m. / HSK-A80
14,000 r.p.m / HSK-A100
14000 r.p.m or 8,000
r.p.m |
| 马达 |
HSK-A63,
29 Kw / HSK-A80,
25 Kw /HSK-A100,
32 Kw |
| 端孔斜度 |
HSK-A63
/ HSK-A80 /HSK-A100 |
| 主轴水冷却 |
机体同调，定温±1°C |
| 进给速率 |
| 切削进给 |
21,000mm/min |
| X.Y.Z轴快速进给 |
21,000
mm/min (0%, 30%,
50%, 100%) |
| 机台精度 |
| 定位精度(X/Y/Z) |
0.004
mm国际标准?ISO230-2 |
| 重复精度(X/Y/Z) |
0.002
mm国际标准?ISO230-2 |
| 自动换刀系统(凸轮圆盘式) |
| 最大刀具直径 |
HSK-A63:?
35 / HSK-A80:? 52
/ HSK-A100:? 66 |
| 最大刀具长度 |
220
mm / 280mm |
| 最大刀具重量 |
7kg
/ 12kg |
| 刀把数量 |
HSK-A63,
20支 / HSK-A80 ,16支/HSKA100,16支刀 |
自动换刀系统(链条式)?适用
HSK-A100 : 8000 r.p.m
/14,000 r.p.m |
| 最大刀具直径 |
φ
66 |
| 最大刀具长度 |
330
mm |
| 最大刀具重量 |
12
kg |
| 刀把数量 |
HSK-A100,
30支刀 / HSK-A100,
60 支刀 |
| 气压源 |
| 使用压力/供应量 |
6
kg/c㎡ / 500 l /min |
| 电源供应 |
| 总容量 |
71
KVA |
| 冷卻 |
| 泵浦 |
0.58
Kw x 2 |
| 冷卻箱容量 |
314
L |
| 机械规格 |
| A63
x 20刀 / A80 x 16刀
/ A100 x 16刀 |

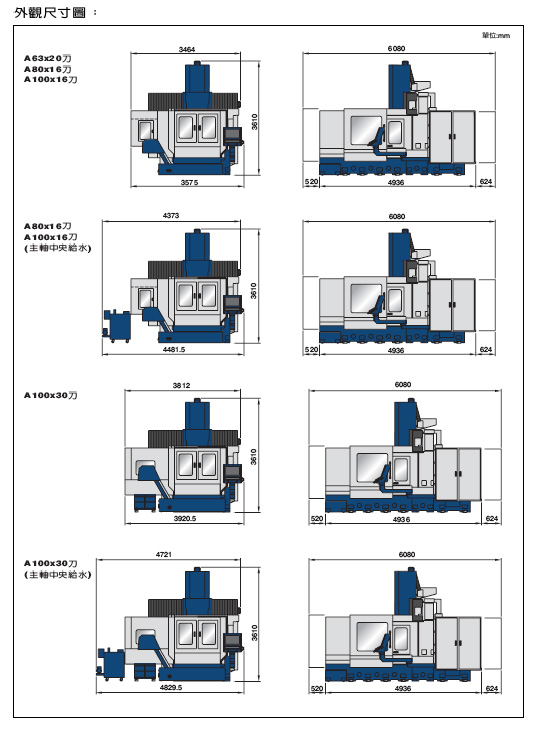

| 机械尺寸(长x宽x高) |
4,936
x 3,464 x 3,610 mm |
| 机械重量 |
17,000
kg |
| A80
x 16刀 / A100 x 16刀
( 中央給水 ) |
| 机械尺寸(长x宽x高) |
4,936
x 4,373 x 3,610 mm |
| 机械重量 |
17,200
kg |
| A100
x 30刀 |
| 机械尺寸(长x宽x高) |
4,936
x 3,812 x 3,610 mm |
| 机械重量 |
19,400
kg |
| A100
x 100刀(中央出水) |
| 机械尺寸(长x宽x高) |
4,936
x?4,721 x 3,610 mm |
| 机械重量 |
19,600
kg |
本公司对产品规格，设计特性均不断研究改进，上述规格若有改变，均不另行通知 |
|
 |
 |
- 西门子840D伺服控制系统
- 内藏式主轴HSK-A63 24,000rpm
HSK-A80 14,000 r.p.m
HSK-A100
8,000 r.p.m / 14,000 r.p.m
-
自动换刀系统，20把刀/16把刀(凸轮式圆盘)
-
主轴水冷却系统
-
三轴光学尺
-
自动排集屑系统
-
工作灯两个
|
 |
 |
|
 |
 |
| |
|
|
|
|
|
