高速高精度鏜銑加工中心机

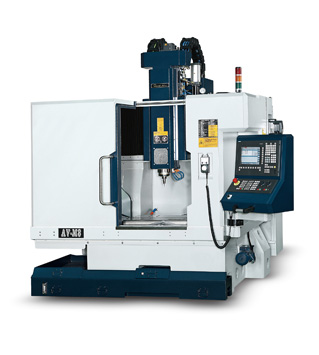

AV - M8

主体采高刚性配合水平三点支撑方式之强化重型结构，确保高速、高效率切削时之稳定性及精度基础。
主轴采最先进之内藏式主轴，提供完整转速由200 rpm 至36,000 rpm，向量控制式之主轴马达，可提供低转速粗加工时所需之高扭力，及高转速小刀径加工时所需之精度与刚性。
提供与德国DEPO相同之整体式教育训练方式，结合机械操作、刀具运用及软件编辑等模具加工之专业技术，支持并提升客户模具加工之能力及效率

行程
X轴(主轴左右)	700mm
Y轴(工作台前后)	400mm
Z轴(主轴上下)	350mm
主轴鼻端至工作台面	150-500 mm
滚珠螺杆油冷却	机体同调，定温±1°C
XYZ轴传动	安全扭力限制联轴器
工作台
尺寸	850 x 450 mm
T型槽(宽x槽数x间距）	18 x 3 x 135 mm
最大负载(平均分布)	800 Kgs
主轴(内藏式)
主轴转速	36,000 r.p.m.
马达	20 HP (15 Kw)
端孔斜度	HSK-E50
主轴水冷却	机体同调，定温±1°C
进给速率
切削进给	1-24,000 mm/min
X.Y.Z轴快速进给	24,000 mm/min (0%, 30%, 50%, 100%)
机台精度
定位精度(X/Y/Z)	0.004 mm 国际标准 ISO230-2
重复精度(X/Y/Z)	0.002 mm 国际标准 ISO230-2
自动换刀系统(凸轮圆盘式)
最大刀具直径	φ 20
最大刀具长度	200 mm
最大刀具重量	3 kg
刀把数量	12支( 选购20支刀)
气压源
使用压力/供应量	6 kg/c㎡ / 500 l /min
电源供应
总容量	47 KVA
冷却
泵浦	0.58 Kw x 1 , 0.2 Kw x 1
冷却箱容量	150 l
机械规格

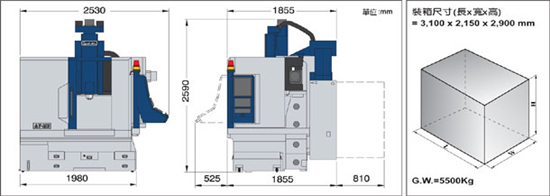

机械尺寸(长x宽x高)	2,520 x 1,860 x 2,587 mm
机械重量	5,200 kg

本公司对产品规格,设计特性均不断研究改进,上述规格若有改变,均不另行通知

西门子840D 伺服控制系统
自动换刀系统，12 把刀
主轴水冷却系统
工作灯1 个
机械基础垫块，2 个

三轴光学尺
接触式自动刀长量测系统
雷射自动刀长量测系统
自动换刀系统，20把刀
气压涡轮驱动主轴(80,000 rpm)
3D 在线量测系统
