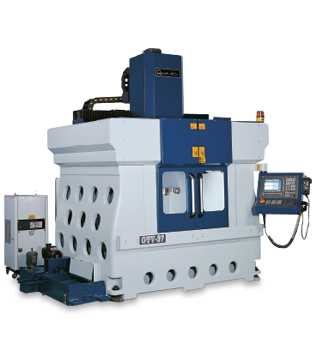

高速高精度鏜銑加工中心机
 GTV
- 97 |
 |
 |
|

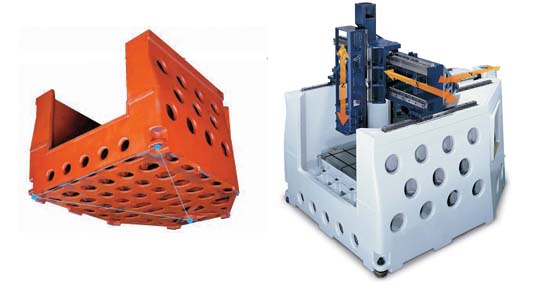

- 一体成型门柱及底座等主结构铸件以FC-300高级铸铁材质，结合双层箱型设计，结构坚固，避震能力佳，确保高速切削时之稳定性。
- 固定式工作台只设计，三轴之运动不受工件重量之影响，确保加工精度。
- Y轴持4支线性滑轨之设计，可消除最常发生于宽跨距之牵引偏移，确保加工运动时之精度。
- 三轴配置扭力限制联轴器，以保护滚珠螺杆、伺服马达及其机器零组件等传动系统之安全。
- 主轴采最先进之内藏式主轴，38HP(29 Kw) 主轴转速24,000
rpm，配合强力结构之精密主轴，妯端配置ψ70之精密陶磁轴承，符合高速运转时精度与安定性特佳。
|
 |
| |
| 行程 |
| X轴(主轴左右) |
900mm |
| Y轴(工作台前后) |
600mm |
| Z轴(主轴上下) |
500mm |
| 主轴鼻端至工作台面 |
150-650mm |
| XYZ轴传动 |
安全扭力限制联轴器 |
| 工作台 |
| 尺寸 |
1100
x 600mm |
| T型槽(宽x槽数x间距) |
X：18
x 3 x 200 mm
Y：18 x 3 x 400 mm |
| 工作台形式 |
固定 |
| 主轴(内藏式) |
| 主轴转速 |
HSK-A63
24,000 r.p.m. |
| 马达 |
HSK-A63
, 29 Kw |
| 端孔斜度 |
HSK-A63 |
| 主轴油冷却 |
机体同调，定温±1°C |
| 进给速率 |
| 切削进给 |
1-20,000 mm/min |
| X.Y.Z轴快速进给 |
20,000
mm/min (0%, 30%,
50%, 100%) |
| 机台精度 |
| 定位精度(X/Y/Z) |
0.004
mm国际标准ISO230-2 |
| 重复精度(X/Y/Z) |
0.002
mm国际标准ISO230-2 |
| 自动换刀系统(凸轮圆盘式) |
| 最大刀具直径 |
φ
35 |
| 最大刀具长度 |
220
mm |
| 最大刀具重量 |
7kg |
| 刀把数量 |
20支刀 |
| 气压源 |
| 使用压力/供应量 |
6
kg/c㎡ / 500 l /min |
| 电源供应 |
| 总容量 |
47
KVA |
| 冷卻 |
| 泵浦 |
2
sets ,0.58 Kwea. |
| 冷却箱容量 |
90
L |

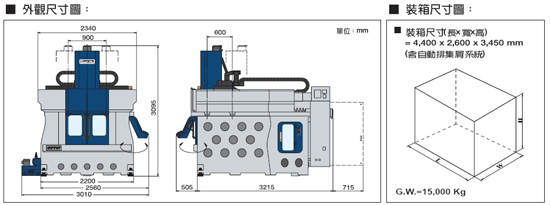

| 机械规格 |
| 机械尺寸(长x宽x高) |
3,010
x 3,716 x 3,100 mm |
| 机械重量 |
11,000
kg |
本公司对产品规格,设计特性均不断研究改进,上述规格若有改变,均不另行通知.
|
|
 |
 |
-
西门子840D伺服控制系统
-
内藏式主轴24,000 rpm
-
主轴油冷却系统
-
自动换刀系统，20?把刀
-
三轴光学尺
-
接触式自动刀长量测系统
-
标准式切削集油槽
- 石英工作灯
|
 |
 |
|
 |
 |
| |
|
|
|
|
|
