行程
X轴(主轴左右)	900 mm
Y轴(工作台前后)	600 mm
Z轴(主轴上下)	480 mm
主轴鼻端至工作台面	0-480 mm
XYZ轴传动	安全扭力限制联轴器

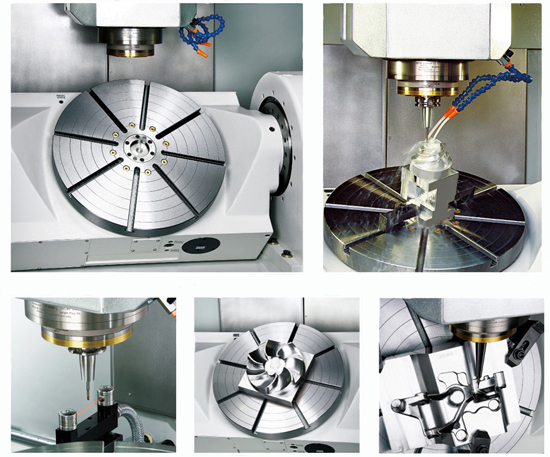

工作台
尺寸	φ500 mm
T型槽(宽x槽数x间距）	14 x8 mm
工作台型式	A、C轴
工作台的最大载重量	150 Kg
A轴?旋转角度	+21°~ -111°
C轴?旋转角度	0°~ 360°
主轴(内藏式)
主轴转速	24,000 min
马达	29 Kw
刀杆配合锥度	HSK-A63
轴承规格（内径）	φ70 mm
主轴油冷却	机体同调，定温±1°C
进给速率
切削进给	1-20,000 mm/min
X.Y.Z轴?快速进给	20,000 mm/min
A轴?最高转速	6.7 rpm
C轴?最高转速	13.4 rpm
X.Y.Z轴?伺服马达	4.7 / 8.7 / 4.7 Kw
三轴
X.Y.Z?线性滑轨	55×2 / 55×2,45×2 / 45×2 mm
X.Y.Z?滚珠螺杆	φ50 / 50 / 40 mm
精度
X.Y.Z?定位精度	0.004 mm国际标准ISO230-2
X.Y.Z?重复精度	0.002 mm国际标准ISO230-2
?	有光学尺	无光学尺
A、C轴?定位精度	C:8” / A:15”	C:8” / A:15”
A、C轴?重复精度	C:±2.5” / A: ±2.5”	C: ±3” / A: ±4”
自动换刀系统(凸轮圆盘式)
最大刀具直径	φ35 mm
最大刀具长度	220 mm
最大刀具重量	7kg
刀把数量	20支刀
气压源
使用压力/供应量	6 kg/c㎡ / 500 l /min
电源供应
总容量	47 KVA
冷却
泵浦	2 sets , 0.58 kw ea.
冷却箱容量	90 L

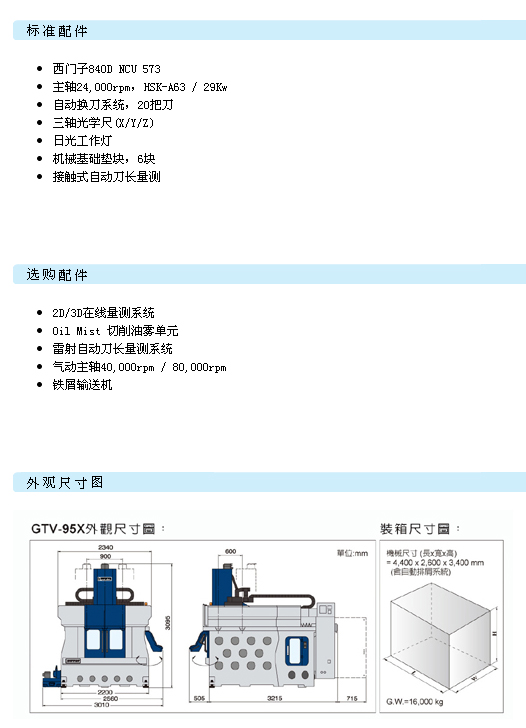

机械规格
机械尺寸(长x宽x高)	3,010 x 3,716 x 3,100 mm
机械重量	12,000 kg
