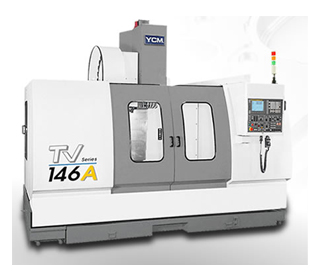

   TV系列立式综合加工机，是专为高效率加工需求的产业所设计开发的专利结构工具机产品；广泛适用于大量生产之汽机车零件生产、航太及资讯电子产业之零组件加工，以及各类精密模具加工之生产。


创新独特的底座T型结构设计

▲取得美国、中国及台湾的专利登录；採用高韧性强化米汉纳铸件，组配高刚性精密的机体及轴向运动结构，工作台全行程支撑，无悬垂现象，表现最佳的动态水平精度及耐久性。
▲长距离(X轴)之滑轨置于固定组件(底座)之上。
▲短距离(Y轴)之滑轨置于长距离(X轴)之上。
▲工作台全行程支撑，无悬垂之现象。
▲底座为刚性最佳的T型结构，全行程可获得最佳动态水平。
进给系统採高刚性直结设计
Z轴头部配重有引导杆装置，运动快速确保最佳精度。
高速高马力主轴设计
▲主轴高速高马力主轴设计。
▲标准机台採用AC主轴马达；需要更高的扭力输出时，可选择齿轮箱。
▲最高转速可达8,000rpm，最大扭力可达26.78kg-m。
▲主轴以高扭力之齿型皮带传动，绝不打滑。
▲採用精密陶瓷轴承的主轴设计，可达10,000rpm(选择)。
▲高扭力或高转速的各种模组化设计，满足客户高速切削需求。
稳定可靠的ATC
▲本机之换刀方式有二种提供客户选用。
▲20把刀圆盘式刀库刀盘(TV146A)採分离式刀爪及弹簧定位，无刀盘破裂之虞;刀盘加装活动护盖设计，防止灰尘及切屑侵入，确保刀具之清洁维护。
▲刀臂式刀库有多样刀数选择: 24/30把刀(#40)及32把刀(#50)。
▲採用滚子齿凸轮换刀机构，迅速可靠，节省非切削时间，提昇机台效率。
人性化之人机操作界面
▲符合安全规范及可以旋转操作面盘，操作容易。
▲故障警示讯号显示于萤幕上，容易排除。
▲分离式手轮设计，试车方便。
