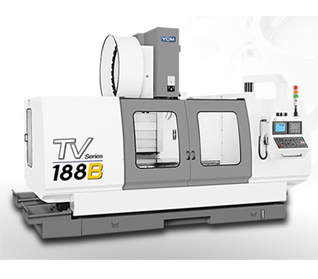

TV系列立式综合加工机，是专为高效率加工需求的产业所设计开发的专利结构工具机产品；广泛适用于大量生产之汽机车零件生产、航太及资讯电子产业之零组件加工，以及各类精密模具加工之生产。
|
创新独特的底座T型结构设计 |
▲取得美国、中国及台湾的专利登录；採用高韧性强化米汉纳铸件，组配高刚性精密的机体及轴向运动结构，工作台全行程支撑，无悬垂现象，表现最佳的动态水平精度及耐久性。
▲长距离(X轴)之滑轨置于固定组件(底座)之上。
▲短距离(Y轴)之滑轨置于长距离(X轴)之上。
▲工作台全行程支撑，无悬垂之现象。
▲底座为刚性最佳的T型结构，全行程可获得最佳动态水平。
|
|
|
| Z轴头部配重有引导杆装置，运动快速确保最佳精度。 |
| 高速高马力主轴设计 |
▲主轴最高转速达6,000rpm，主轴马达15kW
/ 18.5kW，二段齿轮变速，最大扭力达48kg-m。强力传动齿轮，精密研磨，配合油温冷却润滑，防止噪音产生。
▲主轴马达额定输出15kW / 18.5kW (30分钟)
/ 22kW (10分钟)，同时配合二段齿轮变速，发挥马达最高效率。最大扭矩达57kg-m，切削能力达600cc/分钟，提供客户最佳重切削利器。(
TV2610B)?
▲主轴採用QUILL TYPE外围设计有循环冷却油路，配合油温控制器，确保主轴头、齿轮、轴承等整个头部达到「恆温」的最好状况，同时维持机器最佳精密度。
▲主轴採用精密级斜角滚珠轴承 (轴承内径?100mm，轴承座外径?200mm)
，有良好的轴向与径向刚性，适合重切削。 |
 |
| 稳定可靠的ATC |
▲本机之换刀方式有二种提供客户选用。
▲刀臂式刀库有多样刀数选择: 24/30把刀(#40)及32把刀(#50)。
▲採用滚子齿凸轮换刀机构，迅速可靠，节省非切削时间，提昇机台效率。 |
 |
|
人性化之人机操作界面
▲符合安全规范及可以旋转操作面盘，操作容易。
▲故障警示讯号显示于萤幕上，容易排除。
▲分离式手轮设计，试车方便。 |
| |
 |
|
| |
